SERVO PRESS (OACIS-P)

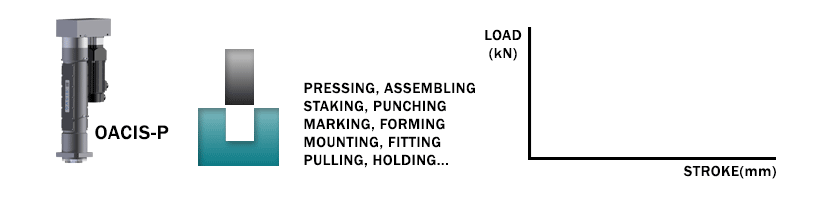

개요

제품 특징

시스템

  • 신뢰성 높은 응답성을 통한 정밀 제어.
  • 명확하고 유연한 로직으로 쉽고 빠른 프로그래밍.
  • 다양한 전용 함수를 통한 압입 분석.
  • OACIS-2X(C)의 6개의 아날로그, 2개의 엔코더 신호 입력 채널을 가지고, 고사양의 복잡한 시스템을 구현.

서보프레스

  • 컴팩트한 사이즈와 견고한 하드웨어.
  • 고정밀 하중(로드) 제어와 측정.
  • 외부에 추가적인 토크셀, 디지털 엔코더 설치 가능.
  • 기본적인 수직 설치 외 수평 설치도 가능.
  • 압입과 당김(압축과 인장) 둘 다 가능.

안전

  • ISO 안전 기준에 대응하는 전기회로 디자인 적용 가능.

모델 번호

OACIS

-

P

010

-

300

-

200

1 2 3 4
1 카터고리 P = PRESS
2 최대하중 10 kN - 압입(+10kN)과 당김(-10kN) 둘 다 제어가능.
3 스트로크(Stroke) 300 mm - 표준 스트로크 250 mm (일부 모델 제외).
- 고객 요구에 따른 다양한 스트로크 제작 공급가능.
4 최고속도 200 mm/s - 고객 요구에 따른 최고속도 변경 가능.
옵션 1 브레이크 기본 포함 - 모든 모델에 대해서 노브레이크 변경 가능.
옵션 2 모터 전원 기본 380V 3 상 - 220V 가능.
- 220V는 단상 또는 3상 가능.
옵션 3 모터 케이블 기본 5 m - 서보프레스와 제어 판넬안의 서보드라이브 사이와의 거리를 의미.
- 고객 맞춤 길이 제작 공급가능.

서보 프레스 앞 단 툴링 무게: 최대 하중의 1%까지 허용.

제품 라인업

모델 번호 최대 하중(kN) 스트로크(mm) 최고 속도(mm/s) 모터 전원
도면
OACIS-P001-150-200 1 150 200 220V 2D 3D
OACIS-P002-150-200 2 150 200 220V 2D 3D
OACIS-P003-300-200 3 300 200 220V 2D 3D
OACIS-P005-300-200 5 300 200 220V 2D 3D
OACIS-P010-300-200 10 300 200 220V / 380V 3 phase 2D 3D
OACIS-P015-300-200 15 300 200 220V / 380V 3 phase 2D 3D
OACIS-P020-300-200 20 300 200 220V / 380V 3 phase 2D 3D
OACIS-P025-300-200 25 300 200 220V / 380V 3 phase 2D 3D
OACIS-P030-300-200 30 300 200 220V / 380V 3 phase 2D 3D
OACIS-P035-300-150 35 300 150 220V / 380V 3 phase 2D 3D
OACIS-P040-300-150 40 300 150 220V / 380V 3 phase 2D 3D
OACIS-P050-300-150 50 300 150 220V / 380V 3 phase 2D 3D
OACIS-P060-300-150 60 300 150 220V / 380V 3 phase 2D 3D
OACIS-P070-300-150 70 300 150 220V / 380V 3 phase 2D 3D
OACIS-P080-300-150 80 300 150 220V / 380V 3 phase 2D 3D
OACIS-P090-300-150 90 300 150 220V / 380V 3 phase 2D 3D
OACIS-P100-300-150 100 300 150 220V / 380V 3 phase 2D 3D
OACIS-P200-400-100 200 400 100 220V / 380V 3 phase
OACIS-P300-400-080 300 400 080 220V / 380V 3 phase
OACIS-P400-400-065 400 400 065 220V / 380V 3 phase
